小白也能秒懂！你的学校网络是如何“奔跑”的？

🏫 引言：学校网络架构从入门到精通 🌐

各位同学，是否好奇过在校园的每一个角落，数据是如何像血液一样高速、准确、安全地流动的？今天，我们就来上一堂“校园网解剖课”！(◕‿◕✿)

我们现在就来像拆解一个乐高城堡一样，拆解一下学校的网络结构！放心，绝对不说难懂的黑话！(๑•̀ㅂ•́)و✧

🎯 一、首先，想象一个“快递系统”

你可以把整个校园网想象成一个庞大的快递系统：

• 数据（你刷的视频、打的游戏） = 快递包裹

• 网络设备 = 快递站、分拣中心、快递小哥

• 你的手机/电脑 = 收件人/寄件人

这个系统的唯一目标就是：让“包裹”在“你”和“互联网”之间准确、快速地送达！

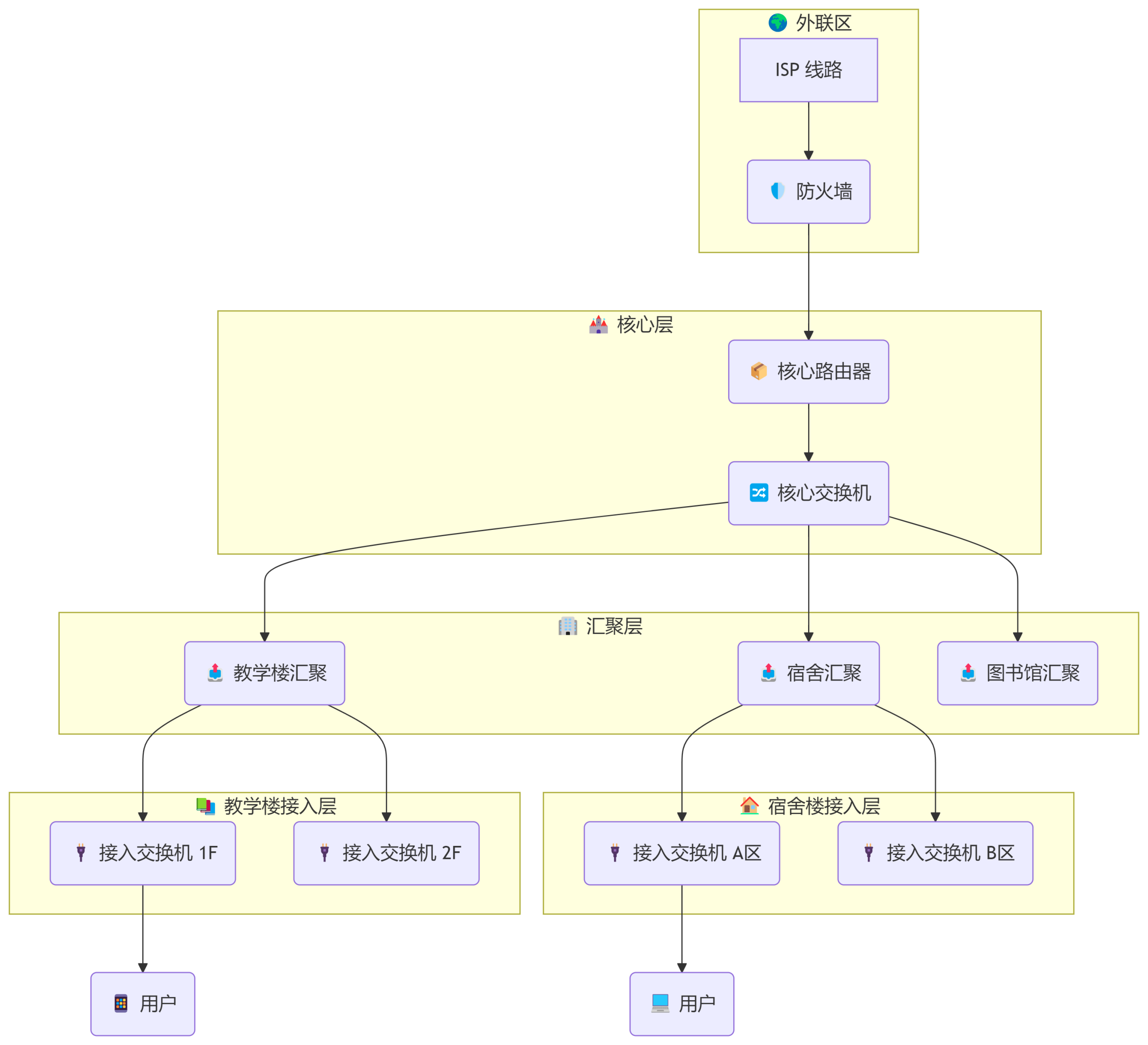

📊 二、核心框架：经典的三层分层架构

现代大型校园网普遍采用三层分层设计模型。这种模型结构清晰、易于管理、便于扩展。它就像一家公司的组织结构：

这种设计的最大好处是：

• 高可靠性：某一层出现问题，不会轻易扩散到其他层。

• 易于管理：各层功能明确，排查故障就像定位公司问题，是先找员工、经理还是总裁？

• 可扩展性：学校新建一栋楼，只需在相应区域扩展汇聚和接入层，无需改动核心架构。

🔷 三、网络拓扑结构：逻辑与物理

“拓扑”听起来很高大上，其实就是网络设备的连接方式和形态。它分为物理拓扑和逻辑拓扑。

1. 物理拓扑 (Physical Topology) – “肉眼能看到的样子”

学校网络通常是 “扩展星形” 或 “树形” 结构。

• 核心层是树的根。

• 汇聚层是主要的枝干。

• 接入层是最细的树枝和树叶。

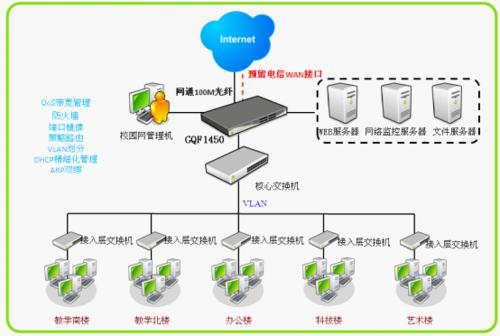

物理连接示意图：

2. 逻辑拓扑 (Logical Topology) – “数据眼里网络的样子”

逻辑上，校园网通过 VLAN 和 路由协议 来划分“虚拟的社区”。

• VLAN (虚拟局域网)：物理网络上的虚拟隔离。就像在一栋大楼里，用墙隔出不同的办公室（财务部、研发部），彼此不能随意串门，保证了安全和广播风暴的隔离。

  • 教学楼 VLAN 10： 192.168.10.0/24

  • 宿舍楼 VLAN 20： 192.168.20.0/24

  • 服务器 VLAN 99： 10.10.99.0/24

• 路由协议：网络世界的“地图导航软件”。核心和汇聚层设备通过运行如 OSPF 等动态路由协议，自动学习到达各个网络“社区”的最佳路径，并在某条路径故障时自动切换。



⚙️ 四、关键技术揭秘

1. PoE (Power over Ethernet)

   • 是什么：通过网线为设备供电的技术。

   • 用在哪儿：为无线AP、监控摄像头、IP电话供电。你看到天花板上的AP没有电源线？因为它就是通过那根网线同时获取数据和电力的！(☉｡☉)!

2. AC + AP 无线漫游

   • AC (无线控制器)：无线网络的“大脑”，统一管理全校所有的AP。

   • AP (接入点)：听从AC指挥的“手脚”。

   • 漫游：你拿着手机从教学楼走到图书馆，信号会自动从一个AP切换到另一个最强的AP，这个过程几乎无感，保证业务不中断。

3. 网络安全策略

   • 认证：802.1X 协议。连接网络前必须用学号密码认证，就像进门需要刷卡。

   • 访问控制：ACL (访问控制列表)。定义严格的规则，例如：宿舍区的电脑不能直接访问教务系统的数据库服务器，但可以访问它的Web页面。

   • 隔离：通过VLAN，将学生网络、教师网络、服务器网络、物联网设备网络彼此逻辑隔离，防止安全问题扩散。

🔍 五、逐层拆解，看看每个部件是干嘛的？

1. 🌍 出口层/防火墙 – 【学校的大门和保安】

• 功能：这是学校网络连接整个互联网的唯一大门。门口的防火墙就像严格的保安，会检查所有进出的“快递包裹”，防止病毒、黑客等坏东西混进来。

• 小白理解：你想收一个来自校外的“包裹”（比如刷B站），必须经过这个大门。保安看到是你想买的“正常零食”，就放行了；如果发现是“危险品”，就直接扣下！(ㄒoㄒ)

2. 🏰 核心层 – 【学校的总快递中心】

• 功能：这里是整个网络的心脏和大脑。核心设备（路由器、交换机）性能超级强，负责指挥所有数据流量，告诉它们该去教学楼还是宿舍楼。

• 小白理解：“总快递中心”收到来自大门的包裹，一看地址“宿舍楼3栋201室”，立马就知道该扔到哪个区域的分拣线了。速度极快，从不出错！(👍≖‿≖)👍

3. 🏢 汇聚层 – 【各栋楼的分拣点】

• 功能：每个大型建筑（如图书馆、教学楼、宿舍楼）都会有一个“汇聚交换机”，它负责接收来自核心层的任务，再把数据分发给这栋楼里的每一个房间。

• 小白理解：“宿舍楼分拣点”从总中心拿到一堆送往本楼的包裹，分拣员再把这些包裹分到不同的单元楼层的“快递柜”。

4. 🚪 接入层 – 【你门口的快递柜】

• 功能：这就是你最终接触到的设备！比如你墙上的网络面板、宿舍里的小交换机、或者是走廊天花板上Wi-Fi路由器（AP）。它们负责把你的手机/电脑最终接入整个大网络。

• 小白理解：这就是你楼层的“快递柜”，你的设备从这里直接拿到“包裹”（数据），或者把要寄出的“包裹”交给它。

5. 👮‍♂️ 认证计费系统 – 【门禁+收费处】

• 功能：这可是让你又爱又恨的家伙！你想上网？必须先在这里输入学号和密码登录。它验证你的身份（是本校学生吗？），同时记录你的流量和使用时间，用于计费。

• 小白理解：你想进“大型快递中心”取包裹？先得出示你的“校园卡”（学号密码）！不是内部人员，一律不让进哦！而且取件要按件收费（流量费）！(´•灬•‘)

📈 六、数据流全景分析：一次访问请求的旅程

假设你在宿舍 (VLAN 20， IP: 192.168.20.100) 访问学校官网 (VLAN 99， IP: 10.10.99.10)。

1. 🚦 出发！ 你的数据包从电脑发出，目的地是 10.10.99.10。

2. 📮 交给快递柜：接入交换机收到包，发现目的IP不在本VLAN，根据默认网关设置，将其发给自己的“经理”——汇聚交换机。

3. 🏢 经理决策：汇聚交换机（三层交换机）作为本VLAN的网关，查看路由表（由OSPF生成），发现通往 10.10.99.0/24 的路由下一跳指向核心交换机。于是重新封装数据包，转发给核心。

4. 🛣️ 驶入高速：核心交换机以极高的速度交换数据，将包扔向服务器区的汇聚交换机。

5. ✅ 安全审查：数据包到达服务器区前，可能会经过防火墙的ACL策略检查，确认这次访问是被允许的。

6. 🎯 抵达目的地：服务器区的交换机将数据包最终送达Web服务器。

7. 📦 回程之旅：服务器回复的数据包，沿着相反的路径，经过同样的流程，最终准确无误地回到你的电脑上。

整个过程可能在几十毫秒内完成！ 这就是网络的魅力！✈️

🤔 Q & A：你可能想知道的问题

Q1：为什么在宿舍打游戏有时会卡？
A：原因可能有很多！

• 晚高峰期（比如晚上10点）：大家都在“取快递”，楼道“快递柜”（接入交换机）和“楼栋分拣点”（汇聚交换机）忙不过来了，你的包裹就得排队。(╯‵□′)╯︵┻━┻

• 你的“快递小哥”（AP）信号弱：离路由器太远或者隔了好几堵墙，信号自然就差了。

• “总快递中心”出口带宽不足：虽然楼里设备给力，但学校连接互联网的“大门”就那么大，全校几万人同时用，当然会挤。

Q2：为什么访问学校官网和教务系统特别快？
A：因为学校官网的“服务器”（存放网站内容的超级电脑）就在学校的“总快递中心”机房内部！你访问它属于“校内快递”，不用出“学校大门”，所以速度飞快，就像在同一个房间里递东西一样！(～￣▽￣)～

Q3：为什么要设置那么复杂的密码？定期还要改？
A：这是“保安亭”（防火墙）和“门禁系统”（认证系统）的要求！简单的密码容易被坏人猜到，一旦你的账号被盗，坏人就可能用你的身份干坏事，最后警察叔叔会找上你哦！所以定期改密码是为了保护你！

💎 总结

学校的网络不再是一团神秘的“魔法”，而是一个设计精巧、多层协作的系统工程。

• 架构：核心 -> 汇聚 -> 接入 的三层模型是骨干。

• 逻辑：VLAN 和路由协议 是构建虚拟世界和智能导航的核心。

• 技术：PoE、AC/AP、安全策略 是保障稳定、无线和安全体验的基石。

希望这篇兼具专业性和趣味性的文章能让你对每天赖以学习的校园网有更深刻的理解！如果还有疑问，欢迎深入探讨！(๑•̀ㅂ•́)و✧
